Chisel学习笔记(六):有限状态机

Moore机编码风格

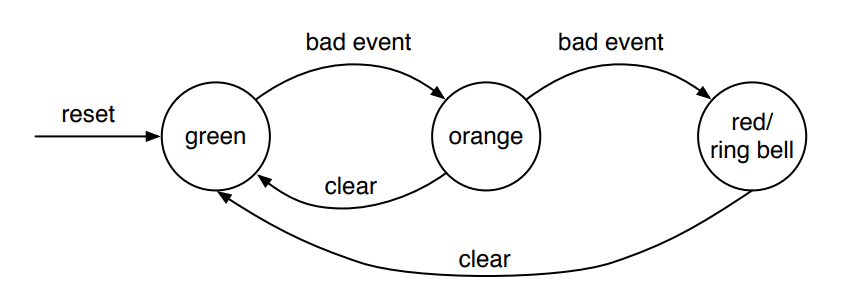

image-20200823220700155

考虑以上状态机。

我们使用Chisel中的Enum来表示状态,使用switch来描述状态转移。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
import chisel3._
import chisel3.util._

class SimpleFsm extends Module {
val io = IO(new Bundle {
val badEvent = Input(Bool())
val clear = Input(Bool())
val ringBell = Output(Bool())
})

val green :: orange :: red :: Nil = Enum(3) // Enum的参数是状态的数量
val stateReg = RegInit(green) // 使用状态去初始化Reg

// 状态转移逻辑
switch(stateReg) {
is(green) {
when(io.badEvent) {
stateReg := orange
}
}
is(orange) {
when(io.badEvent) {
stateReg := red
}
}
is(red) {
when(io.clear) {
stateReg := green
}
}
}

// 输出逻辑
io.ringBell := stateReg === red
}

需要注意到,和Verilog不同的是,在实现状态机时,我们并没有在代码中引入next_state这个信号,也就是说,不同于我们在Verilog中描述的三段式/二段式状态机。

其原因大抵是因为,Verilog不允许在同一个过程块中,对组合逻辑和时序逻辑进行同时的赋值更新,而Chisel是允许的。

在后面的Mealy机编码中,我们可以看到这样实现的好处。

Mealy机编码风格

一个最简单的上升沿检测机制,可以使用一行Chisel代码实现:

1
val risingEdge = din & !RegNext(din)

其综合出的电路如图所示:

image-20200823223351935

对于一个上升沿检测,如果我们使用状态机进行表示,其状态转移图如图所示:

image-20200823223610841

由于是Mealy状态机,所以状态机的输出也和输入有关。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
import chisel3._
import chisel3.util._

class RisingFsm extends Module {
val io = IO(new Bundle{
val din = Input(Bool())
val risingEdge = Output(Bool())
})

val zero :: one :: Nil = Enum(2)
val stateReg = RegInit(zero)

io.risingEdge := false.B // 组合逻辑输出必须有默认值

switch (stateReg) {
is(zero) {
when(io.din) {
stateReg := one
io.risingEdge := true.B
}
}
is(one) {
when(!io.din) {
stateReg := zero
io.risingEdge := false.B
}
}
}
}

在上述代码中,我们可以看到,和Verilog编码风格完全不同,时序逻辑和组合逻辑在同一个Block(块)中进行了赋值,组合逻辑将立即发生跳变,而时序逻辑将在下一个时钟上升沿更新,刚刚从Verilog转过来的设计者可能不太适应这种风格。

或许我们应该转变思路,应该将 stateReg := one这样的代码看作是次态转移逻辑,而不是对现态寄存器的更新,此时:

猜测这种写法的设计哲学是,将次态转移和输出逻辑写在了同一个块中,方便维护。
